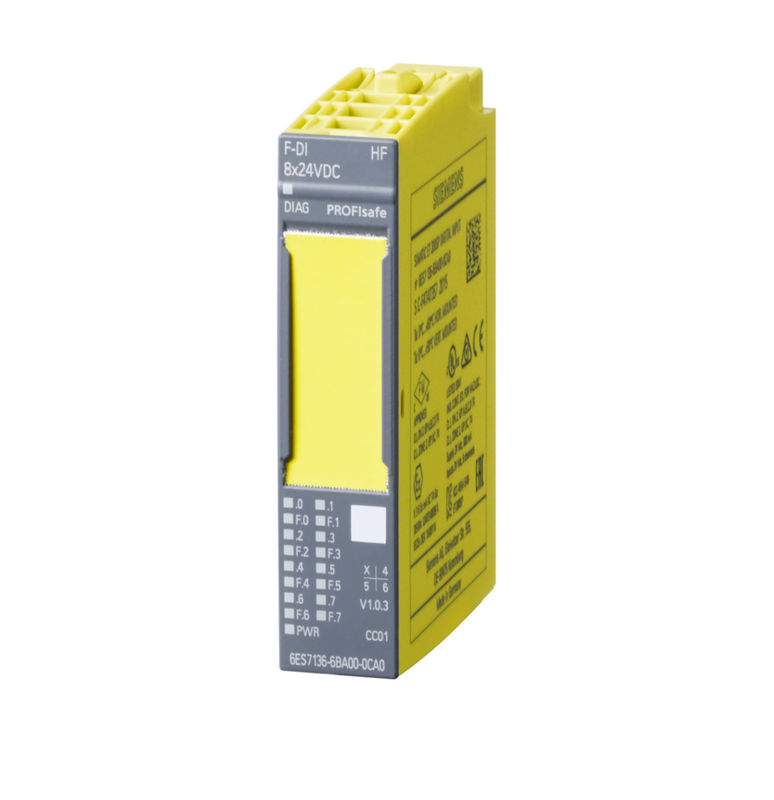

6ES7136-6BA01-0CA0 SIMATIC DP ET 200SP Módulo electrónico 100% original

Unidades de base utilizables

Para una conexión de un solo conductor o de varios conductores, están disponibles BaseUnits con un número adecuado de terminales.

Una BaseUnit ligera abre un nuevo grupo de carga. La fuente de alimentación de los sensores debe ser alimentada a través de esta BU. La primera BU junto al módulo de interfaz siempre debe ser una BU ligera.

Una BaseUnit oscura transmite la fuente de alimentación de la luz adyacente BaseUnit a la izquierda a través de autobuses de voltaje autoensamblados..

Todas las variantes que correspondan al tipo de BU del módulo de E/S pueden utilizarse como BaseUnits.

Identificación por colores de los terminales

Los potenciales en los terminales de la BaseUnit están definidos por el módulo de E/S.los potenciales de los terminales pueden identificarse mediante etiquetas de código de color específicas del módulo para evitar errores de cableado. La etiqueta codificada por color que coincide con el respectivo módulo de E/S está definida por el código de color CCxx del módulo de E/S. Este código de color también se imprime en la parte frontal del módulo.

En BaseUnits con los 10 terminales AUX internos, estos también se pueden identificar con etiquetas de codificación de color.y amarillo/verde.

Conexión blindada integrada en el sistema

Para la conexión de los escudos de cable que es a la vez ahorro de espacio y optimizado en términos de EMC, una conexión de escudo está disponible que es rápida y fácil de montar.Esto consiste en un elemento de conexión de escudo que se puede conectar a la BaseUnit y un terminal de escudo para cada móduloLa conexión de baja impedancia a la tierra funcional (DIN rail) se logra sin ningún cableado adicional por parte del usuario.
